一、 結構原理

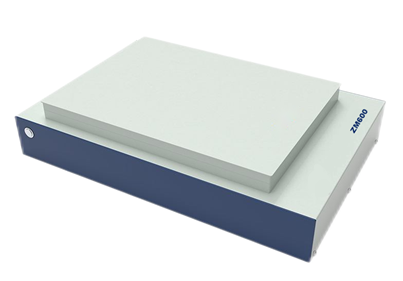

ZMS600 海草葉片圖像分析儀系統是采用圖像法測量顆粒粒度大小、形狀特征、顆粒表面顏色的顆粒分析系統。產品是由光學掃描平臺、顆粒圖像分析軟件、高分辨率 CCD 線性傳感器等部分組成。其工作原理是通過專用高分辨率 CCD 線性傳感器和光學掃描平臺，將顆粒圖像信息采集下來并傳輸?shù)接?jì)算機中，用專門的顆粒圖像分析軟件對顆粒圖像進行分析。結合智能的背景分離及超強的顆粒邊界搜索算法，將目標顆粒與背景分離，分析出各種測量參數，并通過顯示器和打印機輸出。
該儀器具有超大測量范圍及高分辨率，同時具有直觀、可視、準確、操作簡單、測量參數全面等特點。是目前唯一能夠同時測量葉片面積、葉片形狀、斑點面積及表面顏色的新型葉片分析儀器。
二、應用
隨著核污染的加重和影響，被核污染的海水中的海草成長也受到影響，會產品不同大小的病斑，一定程度上病斑的大小反應出核污染的程度。因此作為核污染的指標需要考察海草葉中病斑的數量和病斑面積。
三、案例分析

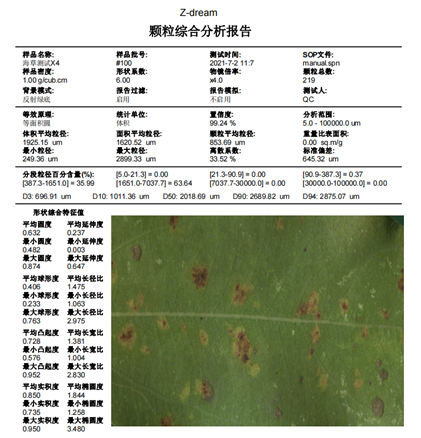

海草葉片圖像分析儀分析報告性能指標
1. 測量范圍：5μm ～ 100mm
2. 重復性誤差：<3%
3. 等效粒徑：等面積圓、等周長圓、等效短徑、等效長徑、等效橢圓短軸、等效寬度、等效長度、等效正六邊形短軸、等效正六邊形長軸。
4. 粒度統計：體積、面積、顆粒、數量統計
5. 形狀參數：圓度、球形度、凸起度、實積度、延伸度、長徑比、長寬比、橢圓度
6. 測量方式：干法
7. 光學傳感器：CCD 線性傳感器
8. 圖像分辨率：20000 * 20000
9. 光學平臺：220mm * 300mm
10. 背景光源：反射光
11. 輸出方式：USB2.0
12. 工作電源：220±10 V, 50±5 HZ
13. 工作環境：5～35℃（溫度）, ＜85%（相對濕度）
